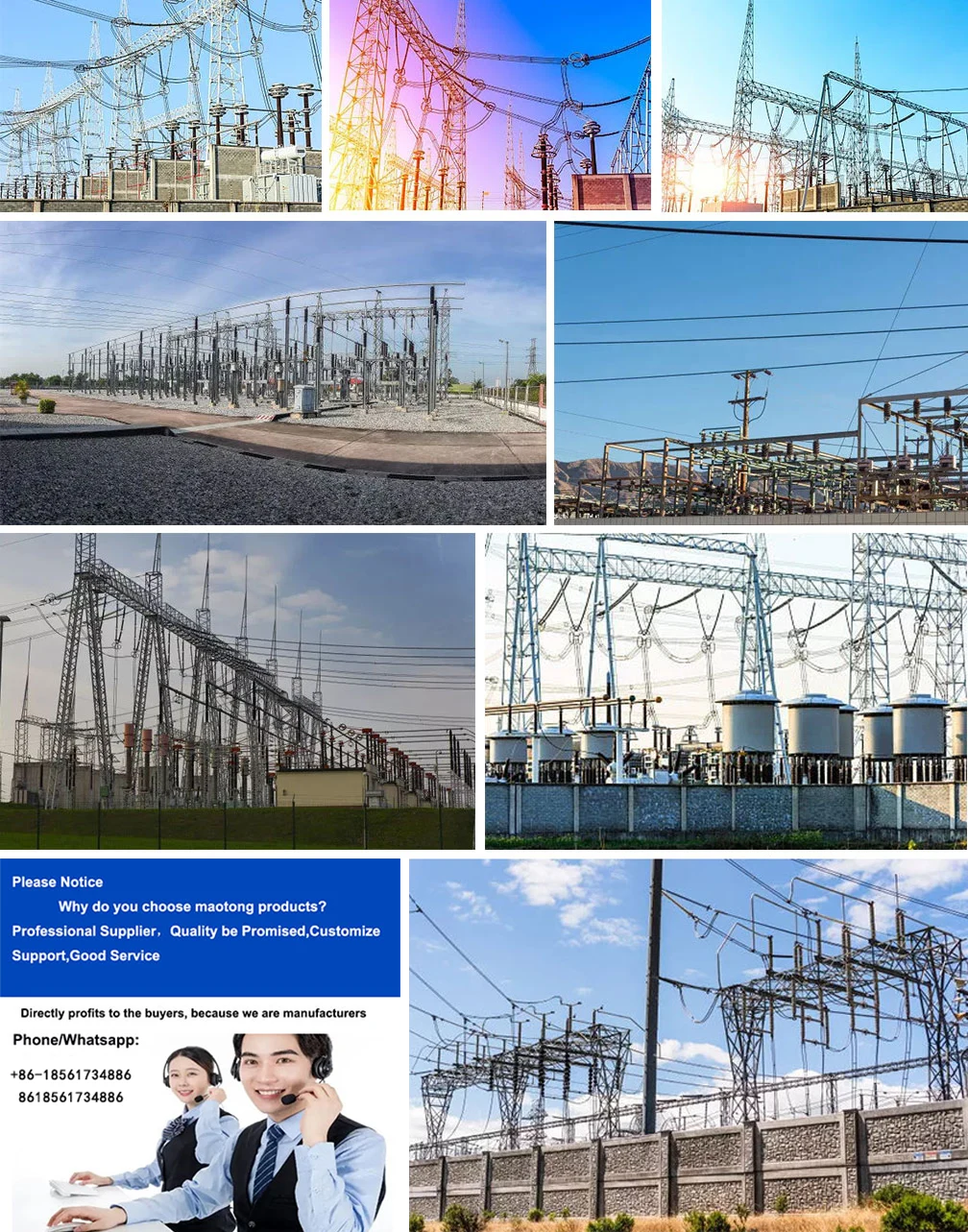

هيكل محطة نقل الكهرباء الفرعية 220 ك.ف

يتم تقديم هيكل محطة نقل الكهرباء الفرعية ذات الجودة العالية 220 كيلو فولت من قبل الشركات المصنعة الصينية ماو تونغ. قم بشراء هيكل محطة نقل الكهرباء الفرعية 220 كيلو فولت والذي يتميز بجودة عالية مباشرة وبسعر منخفض. Maotong® محطة فرعية لنقل الكهرباء المهنية، يتم وصف تصنيف وخصائص المحطات الفرعية بإيجاز. عندما يتعلق الأمر بشبكات الطاقة، لا يمكنك الاستغناء عن المحطات الفرعية. المحطة الفرعية هي منشأة عند تقاطع الخطوط في شبكة الطاقة لتغيير الفولتية وتبادل الطاقة وجمع الطاقة الكهربائية وتوزيعها.


إذا تم تقسيمها وفقًا لتخطيط المحطة الفرعية، فيمكن تقسيم المحطة الفرعية عمومًا إلى محطة فرعية خارجية ومحطة فرعية داخلية ومحطة فرعية تحت الأرض. تنقسم المحطات الفرعية الداخلية إلى محطات فرعية داخلية بالكامل ومحطات فرعية نصف داخلية وفقًا لتخطيط المحولات الرئيسية والمعدات الكهربائية الرئيسية ذات الجهد العالي. يتم ترتيب المحطة الفرعية الخارجية والمحول الرئيسي والمعدات الكهربائية الرئيسية ذات الجهد العالي في الهواء الطلق.

يشغل هذا الترتيب مساحة كبيرة، ويمكن للأجهزة الكهربائية والمباني أن تلبي بشكل كامل متطلبات أنواع مختلفة من المسافة، مثل مسافة السلامة الكهربائية، ومسافة الحريق، وما إلى ذلك، وهو مناسب للتشغيل والصيانة والإصلاح. إنها مناسبة للبناء في الضواحي أو المناطق الريفية.

يتم ترتيب المحطة الفرعية الداخلية بالكامل والمحول الرئيسي وجميع المعدات الكهربائية ذات الجهد العالي والمنخفض في الداخل. هذا النوع من المحطات الفرعية يقلل من المساحة الأرضية الإجمالية، ولكن لديه متطلبات أعلى للتخطيط الداخلي للمبنى. تتميز بخصائص اختلاف الارتفاع المدمج والكبير وارتفاع الطوابق المختلفة، مما يسهل تلبية احتياجات المناظر الطبيعية المحيطة. مناسبة للمناطق الحضرية ذات الكثافة السكانية العالية، أو الموجودة في المناطق الساحلية والبحيرات المالحة والمصانع الكيماوية وغيرها من المناطق ذات مستويات عالية من تلوث الهواء.

تم دمج المحطات الفرعية نصف الداخلية والمحول الرئيسي أو تخطيط المعدات الكهربائية الرئيسية ذات الجهد العالي في الهواء الطلق والمحطة الداخلية في طريقة لتوفير المساحة والتناغم الجميل مع المناطق المحيطة وحالة تشغيل المعدات ومحطة المحولات الفرعية من النوع الخارجي، ومزايا التكلفة المنخفضة نسبيًا في الاقتصاد هي المدن الصغيرة المتقدمة نسبيًا بالإضافة إلى الحاجة إلى إعطاء الاعتبار الكامل للبيئة وتنسيق المؤشر الاقتصادي والفني للبناء الإقليمي.



تنقسم المحطات الفرعية تحت الأرض إلى محطات فرعية تحت الأرض بالكامل ومحطات فرعية شبه تحت الأرض. تم بناء المبنى الرئيسي للمحطة الفرعية تحت الأرض بأكملها تحت الأرض، وتم تركيب المحول الرئيسي والمعدات الكهربائية الرئيسية الأخرى في المبنى تحت الأرض.

يتم بناء عدد قليل فقط من المباني مثل فتحات ومعدات المحطات الفرعية ومداخل ومخارج الأفراد على الأرض، بالإضافة إلى معدات التبريد وغرفة التحكم الرئيسية للمحول الرئيسي الكبير الذي يمكن ترتيبه على الأرض. المحطات الفرعية شبه الأرضية هي في الأساس مباني تحت الأرض، ويتم تركيب المحولات الرئيسية أو غيرها من المعدات الكهربائية الرئيسية جزئيًا في المباني الموجودة تحت الأرض. المحطة الفرعية تحت الأرض مناسبة للبناء في مناطق ذات كثافة سكانية عالية ومكتظة بالسكان.

وفقًا لحالة ووظيفة المحطة الفرعية في نظام الطاقة، يمكن تقسيم المحطة الفرعية عمومًا إلى محطة فرعية محورية ومحطة فرعية إقليمية مهمة ومحطة فرعية عامة.

تقع المحطة الفرعية المحورية عند النقطة المحورية لنظام الطاقة. يبلغ جهد جانب الجهد العالي عمومًا 500 (750) كيلو فولت، ويكون جهد جانب الجهد المتوسط ​​والمنخفض عمومًا 220 كيلو فولت (330 كيلو فولت) و35 كيلو فولت. الجانب عالي الجهد من المحطة الفرعية متصل بشبكة الطاقة الإقليمية ومتصل بعدة مصادر طاقة كبيرة، وهناك كمية كبيرة من نقل الطاقة على الجانب عالي الجهد.

وقد تم تجهيز المحطة الفرعية بالعديد من محولات خفض الطاقة ذات السعة الكبيرة، والتي تقوم بتنزيل الطاقة من الشبكة الإقليمية وتزويد الطاقة إلى محطات فرعية مهمة في المنطقة. غالبًا ما يكون جانب التحميل لهذا النوع من المحطات الفرعية هو نقطة الطاقة الرئيسية لشبكة الطاقة الإقليمية. بعد انقطاع التيار الكهربائي عن المحطة بأكملها، سيؤدي ذلك إلى تلف النظام بشكل مستقر، وانهيار شبكة الكهرباء، مما يؤدي إلى انقطاع التيار الكهربائي على مساحة كبيرة.

تقع المحطات الفرعية الإقليمية المهمة عند النقطة المحورية للشبكة الإقليمية. يبلغ جهد جانب الجهد العالي عمومًا 220 (330) كيلو فولت، ويكون جهد جانب الجهد المتوسط ​​والمنخفض عمومًا 110 كيلو فولت و35 كيلو فولت أو 10 كيلو فولت. يقوم هذا النوع من المحطات الفرعية بشكل أساسي بتنزيل الطاقة من شبكة الطاقة الإقليمية وتزويد الطاقة إلى شبكة التوزيع الإقليمية أو مباشرة إلى المستخدمين. بعد انقطاع التيار الكهربائي عن المحطة بأكملها، يمكن أن يتسبب ذلك في انهيار شبكة الطاقة الإقليمية ويؤثر على إمدادات الطاقة للمنطقة بأكملها.

يحتوي هذا النوع من المحطات الفرعية على متطلبات مختلفة للأسلاك الكهربائية الرئيسية بسبب اختلاف هياكل شبكة الطاقة في المناطق المختلفة. على سبيل المثال، عندما يكون هيكل شبكة الطاقة الإقليمية قويًا ويتم تحقيق تكوين N-1 (أو N-2)، تقل نسبيًا متطلبات موثوقية الأسلاك الكهربائية الرئيسية للمحطة الفرعية.

توجد محطة فرعية عامة في نهاية شبكة المنطقة، والمعروفة أيضًا باسم المحطة الفرعية الطرفية. الجهد الجانبي عالي الجهد هو في الغالب 110 كيلو فولت، ولكن أيضًا 220 كيلو فولت، والجهد الجانبي المتوسط ​​والمنخفض بشكل عام 35 كيلو فولت و10 كيلو فولت. هناك أيضًا جانب عالي الجهد 110 كيلو فولت أو 220 كيلو فولت يصل مباشرة إلى 35 كيلو فولت أو 10 كيلو فولت. يتم استخدام مصدر الطاقة المتنحي من قبل العملاء أو الشركات القريبة. بعد انقطاع التيار الكهربائي عن المحطة بأكملها، يتأثر فقط المستخدمين والشركات القريبة، ويكون نطاق التأثير صغيرًا.
