العلاقة بين برج الإرسال والجهد

A برج الإرسالهي هيكل يستخدم لدعم خطوط نقل الجهد العالي. ينقل نظام نقل الطاقة والتحول الطاقة الكهربائية من محطات الطاقة إلى المحطات الفرعية من خلال هذه الخطوط عالية الجهد ، ثم يوزعها على مختلف المستخدمين.

خلال هذه العملية ، هناك العلاقة التالية بين البرج الحديدي وجهد نقل الطاقة وجهد التحول:

مستوى الجهد: يتم تصنيف خطوط النقل وفقًا لمستويات الجهد ، مثل 35 كيلو فولت ، 110 كيلو فولت ، 220 كيلو فولت ، 500 كيلو فولت وحتى أعلى الجهد الفائق (UHV). يتم تحديد تصميم ومواصفات البرج الحديدي أيضًا وفقًا لمستويات الجهد هذه. كلما ارتفع الجهد ، زاد التباعد والارتفاع بين الأبراج عادة لتجنب تصريف القوس والتداخل الكهرومغناطيسي بين الخطوط.

متطلبات العزل: مع زيادة مستوى الجهد ، تزداد متطلبات العوازل على البرج وفقًا لذلك. تتطلب خطوط نقل الجهد العالي عازل أقوى لمنع تسرب الحالي وتفريغ القوس. يحتاج تصميم الأبراج إلى مراعاة تركيب ودعم هؤلاء العوازل.

القوة الميكانيكية: عادةً ما تحمل خطوط نقل الجهد العالي التيارات أكبر ، مما يعني أن الموصلات الأكثر سمكًا مطلوبة. يجب أن يكون للبرج الحديدي قوة ميكانيكية كافية لدعم هذه الموصلات وأن يكون قادرًا على تحمل عوامل بيئية خارجية مختلفة ، مثل قوة الرياح ، وأحمال الثلج والثلوج ، إلخ.

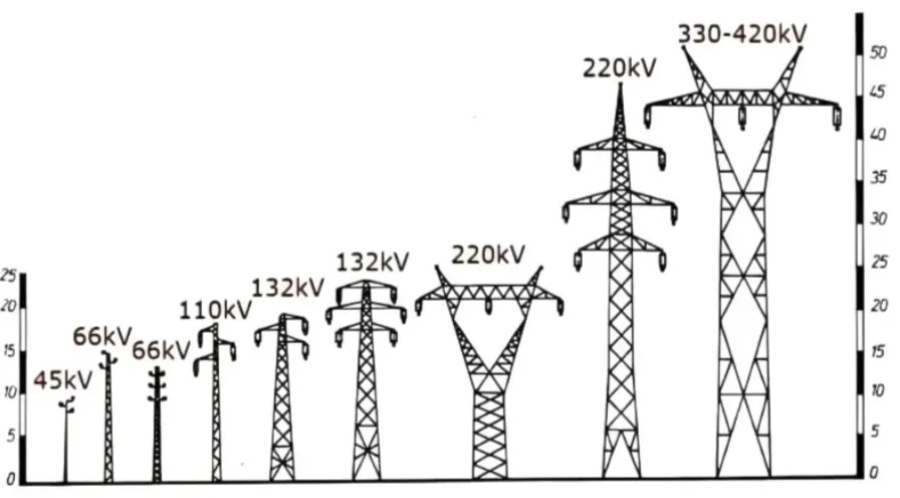

تصميم نوع البرج: تتطلب خطوط النقل من مستويات الجهد المختلفة أنواعًا مختلفة من الأبراج. على سبيل المثال ، قد تستخدم خطوط النقل منخفضة الجهد هياكل برج بسيطة نسبيًا ، في حين أن خطوط النقل عالية الجهد تتطلب هياكل برج متعددة الأقطاب معقدة لتوفير ثبات وسلامة أعلى.

مسافة السلامة: تحتاج خطوط نقل الجهد العالي إلى الحفاظ على مسافة أمان معينة لمنع الضرر من البيئة المحيطة والموظفين. يحتاج ارتفاع وتخطيط البرج الحديدي إلى التأكد من أن المسافات الآمنة بين الموصلات والأرض والمباني والغطاء النباتي يتوافقان مع اللوائح ذات الصلة.

في الختام ، ترتبط العلاقة بين أبراج الحديد وجهد نقل الطاقة وجهد التحول ارتباطًا وثيقًا. تؤثر مستويات الجهد المختلفة بشكل مباشر على تصميم ومتطلبات البنية والبنية من أبراج الحديد.
