برج الطاقة الكهربائية المجلفن على الساخن 66 كيلو فولت، 120 كيلو فولت، 220 كيلو فولت

مقدمة برج الطاقة:

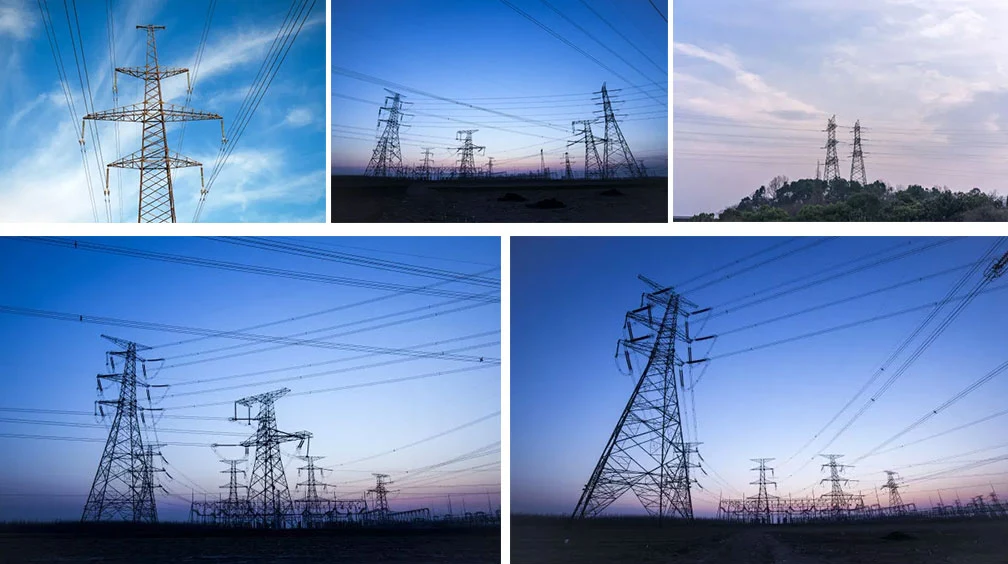

برج الطاقة عبارة عن هيكل برج شبه منحرف أو مثلث يبلغ ارتفاعه 25-40 مترًا. إنه هيكل إطار فولاذي. يتم بناء أبراج الطاقة في الغالب بالقرب من محطات توليد الطاقة ومحطات التوزيع في الميدان. وهي مرافق مهمة في قطاع الطاقة، ويمكنها أن تعلو خطوط الكهرباء وتلعب دور الحماية والدعم. يعد تصميم وتصنيع وتركيب وصيانة وفحص الجودة لبرج الطاقة ضمانات مهمة لتشغيل وتطوير نظام الطاقة الحديث.

تصنيف البرج:

1. ينقسم برج خط الجهد العالي إلى برج الظل وبرج التوتر. برج الزاوية هو نوع من برج التوتر، وبرج رأس الكاثود هو نوع من برج الظل.

2. مثل البرج المماس، العازل عبارة عن برج رأسي معلق عمودي، وبرج توتر، والعازل أفقي، والذي يستخدم لمنع برج الحلقة من السقوط، ودوران الخط، وما إلى ذلك.

3. يعتمد الجهد على عدد العوازل، 1-2 قطعة: 10KV، 3-5 قطع، 35KV، 7 قطع 110KV، 14-16 قطعة 220KV، 28 قطعة 500KV. إذا رأيت المزيد، فلن تحتاج إلى عدهم. يمكنك رؤية الطول تقريبًا.
وهي مقسمة إلى:

4. خمسة أنواع من كأس النبيذ، رأس القط، النوع العلوي، النوع الجاف ونوع البرميل

5. يمكن تقسيمها إلى برج التوتر، برج الظل، برج الزاوية، برج النقل (استبدال برج موضع طور الموصل)، برج المحطة وبرج العبور وفقًا للغرض.

متطلبات برج الطاقة الكهربائية المجلفن الساخن 66kv 120kv 220kv:

يجب أن يفي حجم البرج وامتداده بمتطلبات الدائرة: يجب الحفاظ على مسافة الأمان الصغيرة اللازمة بين الموصل والأرض والمباني والأشجار والسكك الحديدية والطرق السريعة والأنهار والخطوط الهوائية الأخرى، بين الموصل والموصل، بين الموصل والموصل. الموصل وموصل البرق. يجب أن تستوفي الزاوية الواقية لموصل البرق للموصل والمسافة الأفقية الصغيرة بين اثنين من موصلات البرق عند استخدام موصلات البرق المزدوجة اللوائح ذات الصلة.

حمولة:

يتحمل برج خط النقل حمل الرياح، وحمل الجليد، وشد الخط، والحمل الميت، ووزن الأفراد والأدوات أثناء التركيب أو الصيانة، بالإضافة إلى حمل الخط المكسور والحركة الزلزالية. يجب أن يؤخذ في الاعتبار عند التصميم التركيبة المعقولة لهذه الأحمال في ظل ظروف الأرصاد الجوية المختلفة. يشمل الحمل الميت وزن البرج والخط والتجهيزات والعازل وزاوية القوة الناتجة للخط والتوتر غير المتوازن على طول الخط. لدى الدول المختلفة لوائح مختلفة بشأن حمل الكسر من حيث عدد الأسلاك المكسورة (باستثناء الكسر المتزامن للموصلات وموصلات الصواعق)، وحجم شد الكسر وظروف الأرصاد الجوية أثناء الكسر.

يتم تبسيط البرج بشكل عام إلى التحليل الثابت. بالنسبة للأحمال الديناميكية مثل الرياح والخط المتقطع والزلازل، عادة ما يتم أخذ الإجراء الديناميكي في الاعتبار عن طريق ضرب معامل اهتزاز الرياح ومعامل تأثير الخط المتقطع ومعامل استجابة القوة الزلزالية على التوالي على أساس التحليل الثابت.
