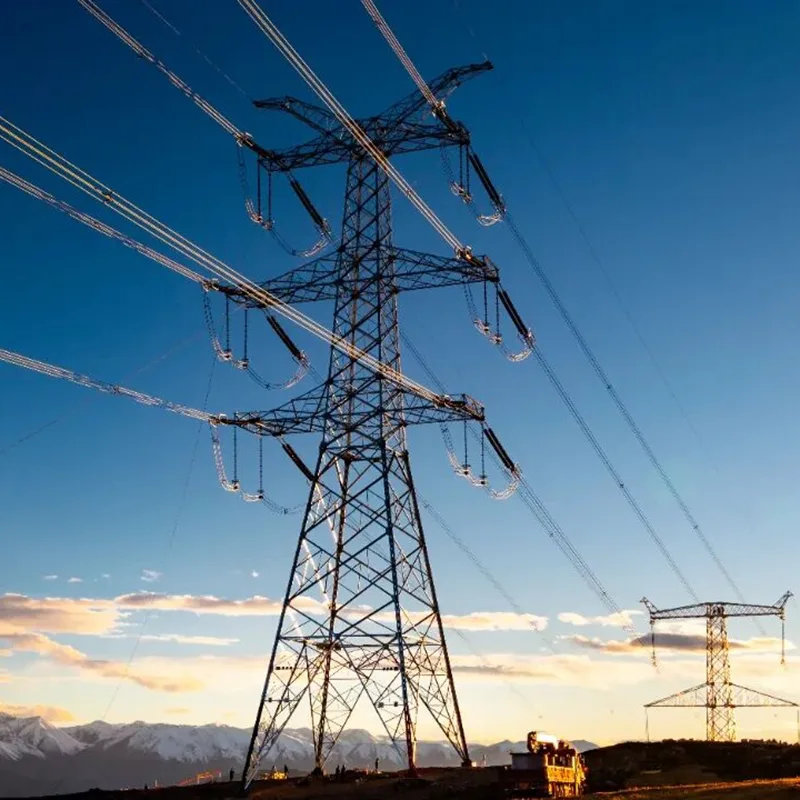

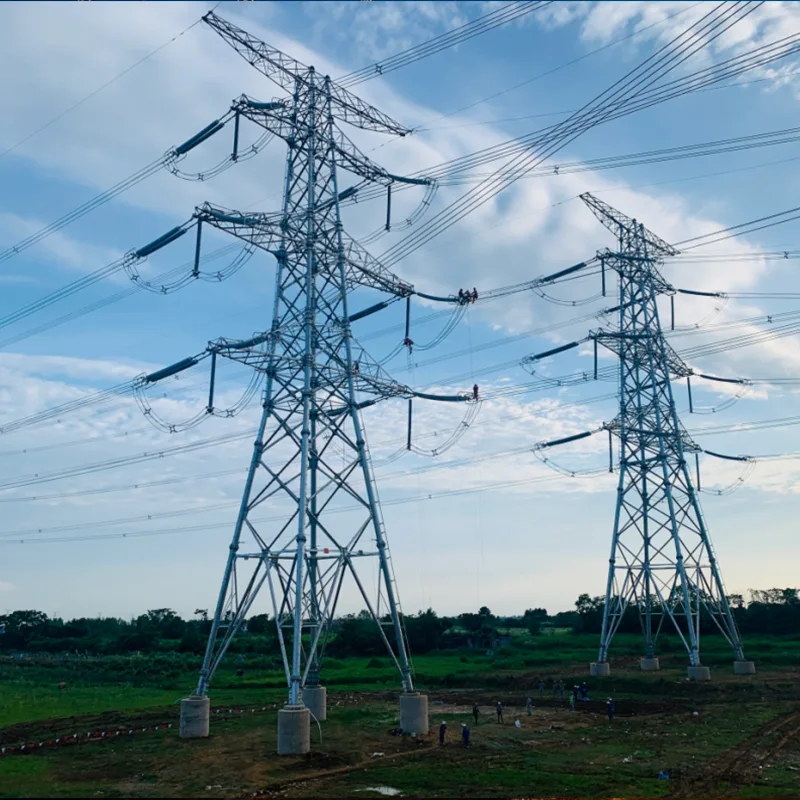

برج فولاذي شبكي بجهد 500 كيلو فولت

مصنع Maotong متخصص في تصنيع برج فولاذي شبكي بجهد 500 كيلو فولت لمشاريع الشبكة ذات الجهد العالي للغاية (EHV / UHV). تم تصنيع أبراجنا من الفولاذ Q420B/Q345B المتميز والجلفنة بالغمس الساخن للخدمة الشاقة، مما يضمن عمر خدمة يصل إلى 50 عامًا في البيئات القاسية. نحن نقدم دقة CNC خالية من الأخطاء وتجميعات تجريبية إلزامية واسعة النطاق قبل الشحن، مما يضمن التركيب السريع والآمن في الموقع لمقاولي EPC الدوليين.

إرسال استفسار

وصف المنتج

يتم تقديم برج فولاذي شبكي بجهد 500 كيلو فولت عالي الجودة من قبل الشركة المصنعة الصينية Maotong.

عندما يتعلق الأمر بنقل الطاقة ذات الجهد العالي جدًا (UHV) والجهد العالي جدًا (EHV)، فإن السلامة الهيكلية للبرج الفولاذي هي شريان الحياة للشبكة بأكملها. تم تصميم برج فولاذي شبكي بجهد 500 كيلو فولت خصيصًا للنقل الكهربائي لمسافات طويلة وعالي السعة عبر التضاريس الصعبة. في Qingdao Maotong Power Equipment، نقوم بتصنيع مكونات البنية التحتية الحيوية هذه مع التركيز بشكل واضح على قدرة التحمل الثقيلة، ومقاومة الطقس الشديد، والدقة المطلقة أثناء التركيب في الموقع.

بالنسبة لفرق المشتريات الدولية ومقاولي EPC الذين يتعاملون مع المناقصات واسعة النطاق، فإنك تحتاج إلى أكثر من مجرد الفولاذ القياسي. أنت بحاجة إلى شريك تصنيع يفهم الالتزام الصارم الذي تطلبه سلطات الطاقة الوطنية، وضرورة التجميعات التجريبية الخالية من الأخطاء، والخدمات اللوجستية لتوصيل آلاف الأطنان من الفولاذ في جميع أنحاء العالم دون ضرر.

المواصفات الفنية الأساسية ومعايير المواد

تحصل Maotong Power على جميع المواد الخام مباشرة من مصانع الصلب المملوكة للدولة من الدرجة الأولى في الصين لضمان الاتساق. بالنسبة للبرج الفولاذي ذي الشبكة ذات الجهد الكهربائي 500 كيلو فولت، والذي يكون أطول وأثقل بكثير من أعمدة التوزيع القياسية، فإن اختيار الفولاذ عالي الإنتاجية أمر غير قابل للتفاوض.

مواصفة	التفاصيل الفنية
تطبيق الجهد	500 كيلو فولت / 400 كيلو فولت / 330 كيلو فولت (دائرة واحدة أو دائرة مزدوجة)
أنواع الأبراج	برج التعليق، برج التوتر، برج المحطة، برج النقل
الفولاذ الإنشائي الأولي	Q420B أو Q345B عالي القوة (أي ما يعادل ASTM A572 Gr50/Gr60 أو S355JR)
تستعد الصلب الثانوي	Q235B (أي ما يعادل ASTM A36 أو S235JR)
السحابات والمسامير	مسامير عالية الشد مجلفنة بالغمس الساخن (الصف 8.8 و10.9)
معيار التصنيع	GB/T 2694، ASCE 10-97، IEC 60826
توافق برامج التصميم	برج PLS، برج MS، تفاصيل أوتوكاد

عملية التصنيع باستخدام الحاسب الآلي الدقيقة

يمكن أن يتكون برج 500 كيلو فولت من آلاف القطع الفولاذية ذات الزوايا الفردية. إذا تم محاذاة فتحة مسمار واحدة بشكل غير صحيح ببضعة ملليمترات، فإن ذلك يسبب تأخيرات هائلة ومخاطر تتعلق بالسلامة في موقع البناء. للتخلص من ذلك، تستخدم منشأة الإنتاج لدينا خطوط التثقيب والحفر والقص CNC المؤتمتة بالكامل. يتم تغذية البيانات من الرسومات التنفيذية الهندسية مباشرة إلى آلات CNC. تضمن هذه العملية الآلية تحمل موضع الثقب أقل من 0.5 مم. عندما يبدأ طاقم التشييد المحلي في ربط البرج معًا في الميدان، تكون القطع مناسبة تمامًا في المرة الأولى. نقوم أيضًا بختم كل عضو بشكل واضح برقم جزء دائم وسهل القراءة يتوافق مباشرة مع دليل التركيب.

جلفنة بالغمس الساخن مخصصة لأقصى عمر

غالبًا ما يتم تركيب أبراج النقل في بيئات قاسية، بدءًا من المناطق الساحلية الرطبة التي تواجه ملوحة عالية إلى الصحاري القاحلة ذات التقلبات الشديدة في درجات الحرارة. يتم التعامل مع معالجتنا المضادة للتآكل بالكامل داخل الشركة. يخضع كل مكون من مكونات الفولاذ المعالجة لعملية تخليل حمضية شاملة لإزالة جميع قشور الطحن والشوائب قبل غمرها في حمام الزنك ذي درجة الحرارة العالية.

نحن نلتزم بشكل صارم بمعايير الجلفنة ISO 1461 وASTM A123. بالنسبة للمشاريع الداخلية القياسية، فإننا نضمن الحد الأدنى لسماكة طلاء الزنك بـ 86μm. ومع ذلك، بالنسبة للمشاريع الواقعة في بيئات شديدة التآكل، سيقوم فريقنا الفني بضبط وقت الغمس ودرجة الحرارة لتحقيق طلاء عالي التحمل يتجاوز 100 ميكرومتر إلى 120 ميكرومتر، مما يؤدي بشكل فعال إلى إطالة عمر الخدمة بدون صيانة للبرج إلى أكثر من 40 إلى 50 عامًا.

رقابة صارمة على الجودة وتجميع تجريبي واسع النطاق

يتم تضمين ضمان الجودة في كل خطوة من خطوات سير العمل لدينا. نحن لا نقوم فقط بشحن الفولاذ المقطوع؛ نقوم بشحن الهياكل التي تم التحقق منها. قبل أن يبدأ أي إنتاج ضخم لتصميم برج فولاذي شبكي بجهد 500 كيلو فولت، يطلب قسم مراقبة الجودة لدينا إجراء تجميع تجريبي للنموذج الأولي على نطاق واسع في ساحة المصنع.

يقوم الفنيون لدينا بتركيب البرج بالكامل فعليًا للتحقق من الهندسة الهيكلية، والتحقق من المحاذاة الدقيقة لجميع الوصلات المثبتة بمسامير، والتأكد من عدم وجود أي إجهاد أو تشوه هيكلي. نقوم بتوثيق هذه العملية برمتها من خلال الصور التفصيلية وتقارير الفحص، والتي يتم تقديمها إلى الإدارة والفرق الفنية الخاصة بك للموافقة عليها. نرحب أيضًا بوكالات التفتيش التابعة للطرف الثالث (TPI) التي قمت بتعيينها لمشاهدة الاختبارات الميكانيكية وقياسات سماكة الزنك والتركيب التجريبي شخصيًا.

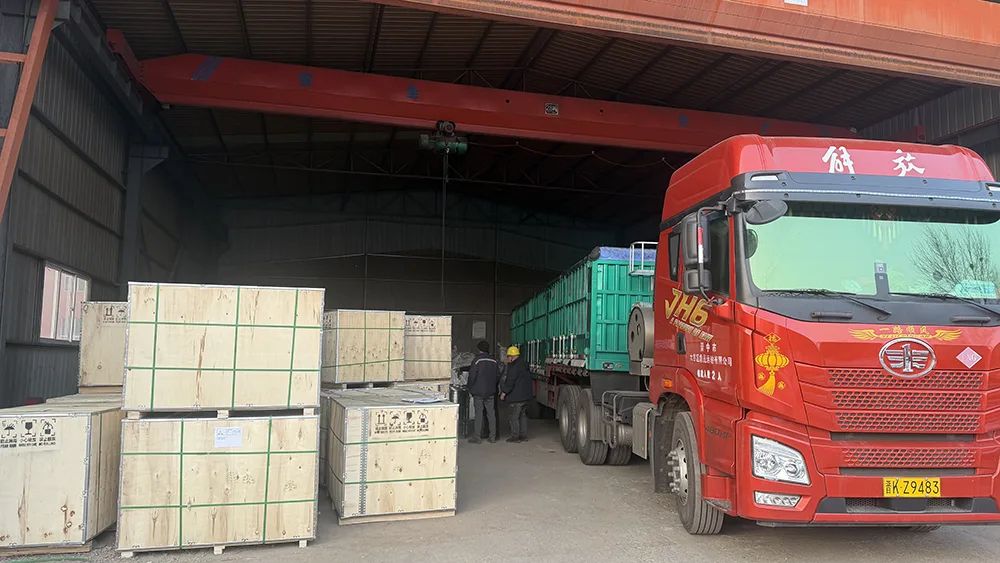

التعبئة والتغليف الأمثل ولوجستيات الحاويات

نحن نعلم أن الشحن البحري والخدمات اللوجستية يشكلان جزءًا كبيرًا من ميزانية المشتريات الخاصة بك. يتطلب التعامل مع الفولاذ الثقيل الضخم الخبرة. نقوم بتنظيم أعضاء البرج النهائية في حزم منطقية يمكن التحكم فيها ومثبتة بأسلاك فولاذية شديدة التحمل وأربطة معززة. يتم فرز الحزم حسب نوع البرج وطول العضو للسماح بالتفريغ والفرز السريع في موقع مشروعك.

تتميز فرق التحميل لدينا بالخبرة في زيادة الحمولة إلى الحد الأقصى ضمن حاويات 40HQ و20GP. نحن نستخدم أغطية خشبية متخصصة وتقنيات تحميل لضمان عدم تحرك الحزم الفولاذية أثناء عبور المحيطات الطويلة أو النقل بالقطارات، مما يحمي السطح المجلفن من أضرار الاحتكاك. سواء كانت حمولتك متجهة إلى موقع بعيد في الشرق الأوسط أو أمريكا الجنوبية أو تتنقل عبر طرق السكك الحديدية الداخلية المعقدة، فإن عبواتنا مصممة لتحافظ على سلامة الرحلة.
