برج خط نقل الجهد العالي 400 ك.ف

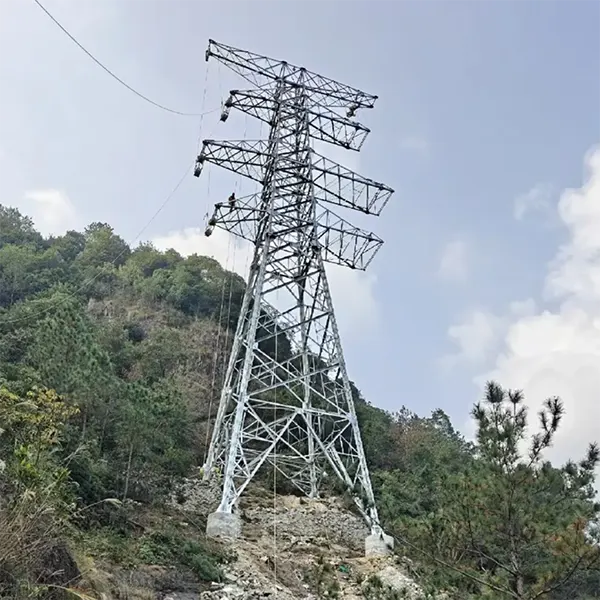

برج خط نقل الجهد العالي 400 كيلو فولت عبارة عن هيكل شبكي فولاذي يدعم الموصلات ذات الجهد العالي والأسلاك الأرضية والعوازل على ارتفاعات آمنة فوق الأرض. يشير "400 كيلو فولت" إلى جهد الخط الذي يحمله - من بين أعلى فئات الجهد المستخدمة لنقل الطاقة بين الولايات والدولي. عند مستوى الجهد هذا، يجب أن يحمل كل برج في الخط مئات الأطنان من وزن الموصل ويتحمل التوتر الهائل أثناء تحميل الرياح والجليد.

مواصفات المنتج

الميزات والفوائد الرئيسية

مصممة للتحميل الشديد

يتم تحليل أبراجنا بقدرة 400 كيلو فولت هيكليًا باستخدام برنامج العناصر المحدودة في مواجهة أسوأ حالات الحمل المجمعة: رياح تبلغ 40 م/ث على موصلات محملة بالجليد، وعدم توازن توتر الأسلاك المكسورة، والترهل الناجم عن درجة الحرارة. عوامل السلامة وفقًا للمواصفة IEC 60652 / GB 50545. عندما تشير الحسابات إلى أن البرج واقف، فهو واقف.

فولاذ عالي القوة، حمولة أقل

يمكن للفولاذ عالي القوة Q420 الموجود في الأرجل خفض وزن البرج بنسبة 15-25% مقارنة بتصميمات Q235 التقليدية. الحمولة المنخفضة تعني انخفاض تكلفة الشحن، وأساسات أصغر، وتركيب أسرع - وفورات تتضاعف عبر خط مكون من 500 برج.

مجلفن بالغمس الساخن لخدمة تزيد عن 50 عامًا

كل مكون مجلفن بالغمس الساخن وفقًا لمعيار ISO 1461 مع طبقة زنك لا تقل عن 85 ميكرومتر. في البيئات الجوية العادية، توقع مرور أكثر من 50 عامًا قبل الصيانة الأولى. بالنسبة للمناطق الساحلية أو الصناعية المسببة للتآكل، نقدم طلاءات أكثر سمكًا (حتى 120 ميكرومتر) أو أنظمة طلاء مزدوجة.

اتصالات قابلة للتبديل ومثبتة ميدانيًا

يتم تصنيع أعضاء الأرجل والدعامات باستخدام فتحات مسامير مصبوبة بدقة، بحيث يتم تجميع الأبراج المتطابقة من دفعات الإنتاج المختلفة بالتبادل. أفاد طاقم التشييد أن أبراجنا تتوافق معًا كقطعة أثاث جيدة الصنع - بدون طحن، أو توسيع، أو تركيب مطرقة في الموقع.

حزمة التوثيق الكاملة

يأتي كل برج من خطوط نقل الجهد العالي بقدرة 400 كيلو فولت مزودًا برسومات تصنيع معتمدة، وشهادات اختبار المواد، وتقارير سمك الجلفنة، وملخصات الحسابات الهيكلية. يحصل المستشارون وفريق التفتيش لديك على كل ما يحتاجونه لقبول الموقع.

التطبيقات النموذجية

باعتبارها شركة مصنعة وموردة لأبراج خطوط نقل الجهد العالي بقدرة 400 كيلو فولت، تقوم MTtower بتصنيع أبراج للمرافق ومقاولي EPC ومطوري الطاقة المتجددة - يتم توفيرها بكميات كبيرة بسعر المصنع المباشر من أجل:

خطوط النقل الأساسية بين الولايات والأقاليم بقدرة 400 كيلو فولت

إخلاء الطاقة من المحطات الحرارية والمائية والنووية الكبيرة

ممرات توصيل شبكات مزارع الرياح والطاقة الشمسية (خطوط تجميع 400 كيلو فولت)

موصلات الطاقة وخطوط التصدير عبر الحدود

استبدال وتحسين الممرات القديمة 220 كيلو فولت/330 كيلو فولت إلى فئة 400 كيلو فولت

تتطلب أقسام عبور النهر والطرق الجبلية أبراجًا ثقيلة عالية

عملية الإنتاج

يبدأ كل برج خط نقل عالي الجهد 400 كيلو فولت بالتصميم التفصيلي: نقوم بتحويل مخطط البرج إلى رسومات تصنيع كل عضو على حدة باستخدام برنامج البرج ثلاثي الأبعاد، وإنشاء قوائم القطع، وقوالب الثقوب، ورسومات التجميع التي تتبعها ورشة العمل إلى المليمتر.

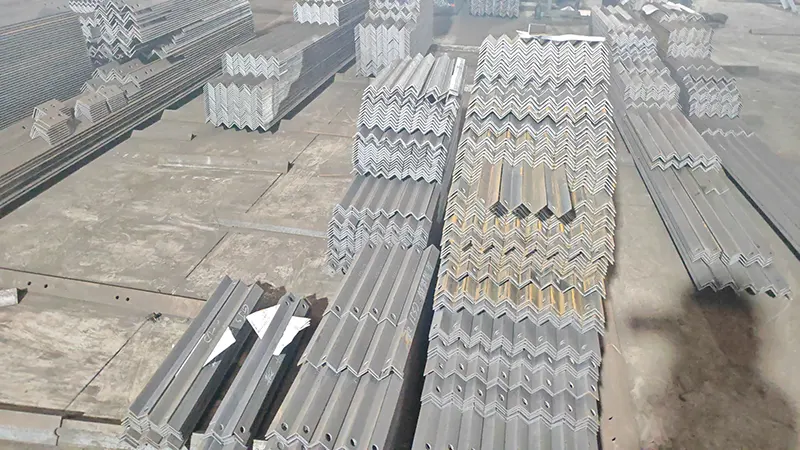

التصنيع: يتم تقويم زاوية الفولاذ، وقطعها باستخدام الحاسب الآلي حسب الطول، وتثقيبها أو حفرها باستخدام قوالب دقيقة. ويتم تمييز كل عضو بعلامة فريدة مطابقة للرسومات، وبالتالي يصل الفولاذ إلى الموقع "مُلصقًا" بالفعل حسب موضعه.

قبل الجلفنة، يتم إجراء تجميع تجريبي كامل لبرج واحد على الأقل من كل نوع. هذا هو المكان الذي نتحقق فيه من محاذاة الثقب، وملاءمة الأعضاء، والهندسة الشاملة - وهي خطوة يتخطاها العديد من الشركات المصنعة، والسبب في أن عملية تركيب الحقل لدينا سلسة للغاية.

الجلفنة: تتم إزالة الشحوم من المكونات، وتخليلها في حمض الهيدروكلوريك، وتصفيتها، وغمرها في الزنك المنصهر عند درجة حرارة تصل إلى 450 درجة مئوية. يتم التحقق من سمك طبقة الزنك باستخدام مقياس مغناطيسي في كل دفعة. يغطي الفحص النهائي الأبعاد، وتغطية الزنك، وملاءمة الترباس.

لماذا تختار ماوتونغ؟

Qingdao Maotong Power Equipment Co., Ltd. حاصلة على رخصة إنتاج المنتجات الصناعية الوطنية بما في ذلك رخصة إنتاج برج خط النقل 220 كيلو فولت وشهادة جودة برج الأنابيب الفولاذية 500 كيلو فولت. نحن لسنا شركة تصنيع في ورشة عمل، بل نحن شركة مصنعة مرخصة لمنتجات أبراج الجهد العالي.

من بين موظفينا المسجلين البالغ عددهم 205، هناك 85 متخصصًا تقنيًا، بما في ذلك المهندسين الكبار والمتوسطين الذين يتعاملون مع التصميم الهيكلي، والتفصيل، ومراقبة الجودة. أحضر لنا طريقًا وسنقوم بتصميم الأبراج لتتناسب معها.

يتم تجميع أعضاء البرج من خلال تسلسل التجميع، ويتم ربطهم بأشرطة فولاذية، ومحميين بغشاء بلاستيكي عند نقاط التحمل. يتم وضع الأجزاء الصغيرة (المسامير، والغسالات، والتجهيزات) في صناديق وموسومة بوضوح. تصدير التعبئة وفقًا لمعايير الشحن البحري، ويتم تحميلها مباشرة من ورشة العمل الخاصة بنا إلى الحاويات أو السفن السائبة في ميناء تشينغداو.

التوثيق: الفاتورة التجارية، قائمة التعبئة، بوليصة الشحن، شهادة المنشأ، شهادات اختبار المواد، تقارير الجلفنة. لمعرفة أسعار أبراج خطوط نقل الجهد العالي 400 كيلو فولت، أو الطلبات بالجملة، أو عرض الأسعار، اتصل بفريق مبيعات التصدير لدينا.

التعليمات

س: ما هي المعلومات التي تحتاجها لاقتباس برج خط نقل الجهد العالي 400 كيلو فولت؟

ج: نوع البرج (تعليق/شد/زاوية)، الارتفاع، جهد الخط، حجم الموصل وشدته، تصميم تحميل الرياح والجليد، والمعيار المطبق (IEC، GB، أو محلي). إذا كانت لديك رسومات للبرج، فيمكننا الاقتباس منها مباشرة - أرسل لنا ملف PDF أو DWG وسنرد عليك في غضون 48 ساعة.

س: هل يمكنكم توفير أبراج لخط كامل وليس نوع واحد فقط؟

ج: نعم. نقوم بتصنيع الجدول الزمني الكامل للبرج - أبراج التعليق، والشد، والزاوية، والأبراج الطرفية - لمشاريع خطوط 400 كيلو فولت كاملة. نحن أيضًا نوفر زوايا كعب الأساس وأجهزة التوصيل.

س: ما هو الحد الأدنى لكمية الطلب الخاص بك؟

ج: بالنسبة للأبراج المخصصة، موك هو مجموعة واحدة لأغراض النموذج الأولي أو الاختبار. بالنسبة لتسعير الإنتاج، نوصي بطلب 10 مجموعات على الأقل للاستفادة من كفاءة تصنيع الدفعات.

س: كيف يمكنك التأكد من ملاءمة الأبراج للموقع دون إعادة العمل؟

ج: يخضع كل نوع من أنواع الأبراج لتجميع تجريبي كامل قبل الجلفنة. يتم تشكيل فتحات المسامير باستخدام التثقيب/الثقب الدقيق باستخدام الحاسب الآلي، ويتم وضع علامة على كل عضو وفقًا للرسومات. سجلنا: يقوم طاقم التشييد بتجميع أبراجنا دون طحن أو توسيع.

س: ما هي شروط الدفع والتسليم الخاصة بك؟

ج: عادة 30% T/T إيداع، الرصيد عن طريق T/T أو L/C في الافق قبل الشحن. لمدة 30 مجموعة، التسليم في غضون 20 يوم عمل بعد الإيداع. EXW أو FOB أو CFR أو CIF Qingdao - اختيارك.
