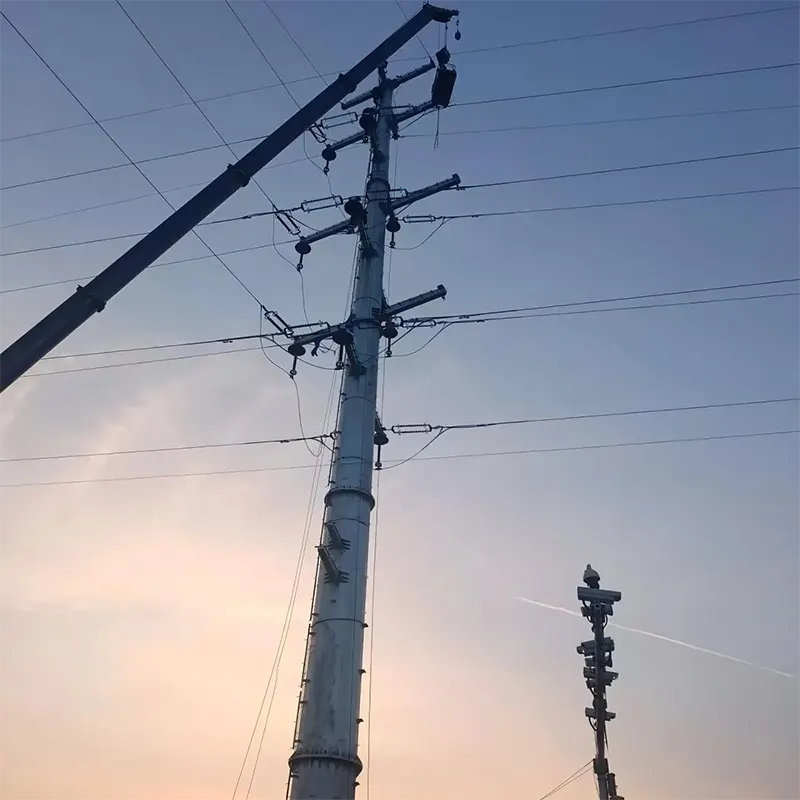

برج أنابيب نقل الطاقة 220 كيلو فولت

يستبدل برج أنابيب نقل الطاقة بقدرة 220 كيلو فولت الشبكة المفتوحة للأعضاء الفولاذية ذات الزوايا بعمود فولاذي متعدد الأضلاع مجوف ومدبب - عادةً ما يكون من 12 جانبًا أو 16 جانبًا، ويتم تشكيله عن طريق ثني اللوحة الفولاذية في مخروط ولحام التماس الطولي. والنتيجة هي هيكل أقل حجماً وأخف وزناً بشكل كبير من برج شبكي بنفس السعة.

لماذا يهم ذلك؟ لأن الأرض هي العنصر الأكثر تكلفة في أي خط نقل. يحتاج برج أنابيب نقل الطاقة 220 كيلو فولت إلى قاعدة مربعة تتراوح من 6 إلى 9 أمتار؛ يحتاج برج الأنابيب ذو الجهد نفسه إلى أساس أكبر بالكاد من العمود نفسه. عندما يكون حق المرور ضيقًا، أو تكون الأرض باهظة الثمن، أو عندما تعترض المجتمعات على "أبراج الكهرباء" من وجهة نظرهم - فإن برج الأنابيب هو التصميم الذي يحافظ على استمرار المشاريع.

هيكل ومواد برج أنابيب النقل

يتم تصنيع العمود من صفائح فولاذية مدلفنة على الساخن (Q345 / Q355) مثنية في مضلع مدبب وملحومة بلحام قوسي مغمور على طول خط التماس. يتم ربط المقاطع بأكمام مفصلية منزلقة أو وصلات شفة، ويتم تثبيت الأذرع المتقاطعة على العمود في الأعلى.

لوحة العمود: Q345 / Q355، سمك 6-30 مم حسب الارتفاع والحمل

اتصال القسم: وصلة داخلية منزلقة (كم) أو حلقات شفة مثبتة بمسامير

الأذرع المتقاطعة: تكوينات شبكية أو أنبوبية، ودائرة مفردة أو مزدوجة

القاعدة: لوحة قاعدة مثبتة بمسامير تثبيت، أو عمود مدمج مباشرة

اللمسة النهائية: مجلفن بالغمس الساخن وفقًا لمعيار ISO 1461، بحد أدنى 85 ميكرومتر

الارتفاع: 25 م - 60 م قياسي؛ تصاميم أعلى متاحة عند الطلب

الميزة الرئيسية لبرج الأنابيب هي صلابته الالتوائية. برج شبكي يقاوم الالتواء من خلال شبكته الداعمة. يقاوم العمود المضلع المغلق الالتواء بطبيعته - ولهذا السبب تتعامل أبراج الأنابيب مع تحميل الموصل غير المتوازن وتدور الزوايا الثقيلة برشاقة شديدة.

الميزات والفوائد الرئيسية

خفض البصمة الأرضية بنسبة تصل إلى 70%

يحتاج برج أنابيب نقل الطاقة بقدرة 220 كيلو فولت إلى ما يقرب من ثلث مساحة الأساس لبرج شبكي مكافئ. على خط طوله 50 كيلومترا، يمكن لهذا الفارق أن يوفر آلاف الأمتار المربعة من الأراضي المعوضة - وهو غالبا ما يكون الفرق بين الموافقة على المشروع والتوقف عن العمل.

ملف تعريف صديق للجوار

يُقرأ العمود النحيف بصريًا على أنه "قطب" بدلاً من "صرح". تقبل المجتمعات وسلطات التخطيط بسهولة أكبر أبراج الأنابيب على طول الطرق وعبر الضواحي وبالقرب من المناطق السكنية. تمت الموافقة على العديد من مشاريعنا الحضرية على وجه التحديد لأن مواصفات الخط تتطلب أبراج الأنابيب.

قوة الالتوائية متفوقة

يمنح القسم المضلع المغلق العمود مقاومة عالية لأحمال الالتواء. وهذا يجعل أبراج الأنابيب مثالية للزوايا والمواضع الطرفية حيث يؤدي توتر الموصل غير المتوازن إلى إجهاد هيكل الشبكة.

تركيب أسرع، وعمل أقل في الموقع

عدد أقل من الأعضاء يعني تجميعًا أسرع: يمكن تركيب برج أنابيب نقل الطاقة مزدوج الدائرة بقدرة 220 كيلو فولت بواسطة طاقم صغير برافعة واحدة خلال يوم إلى يومين، مقابل 3 إلى 5 أيام لبرج شبكي. عمالة أقل في الموقع، ورافعة أقل، وتعرض أقل للطقس.

تصميم نظيف ومنخفض الصيانة

عدم وجود شبكة تقوية يعني عدم وجود أماكن لتعشيش الطيور، وتقليل مخاطر التسلق، وسهولة الصيانة في المستقبل. سطح العمود المجلفن أملس وذو تصريف ذاتي، ويتساقط الماء والأوساخ بكفاءة.

مواصفات المنتج

التطبيقات النموذجية

باعتبارها شركة مصنعة وموردة لأبراج أنابيب نقل الطاقة بقدرة 220 كيلو فولت، تقوم MTtower بتزويد هذه الأبراج بكميات كبيرة بسعر المصنع المباشر من أجل:

خطوط 220 كيلوفولت عبر الأراضي الزراعية حيث يمثل تعويض البصمة تكلفة كبيرة

ممرات حضرية وضواحي ذات حق مرور مقيد

الطرق السريعة والسكك الحديدية المجاورة حيث الجماليات مهمة

هياكل دخول وخروج المحطات الفرعية (أبراج الأنابيب الطرفية)

مزرعة الرياح ومحطة الطاقة الكهروضوئية تجميع وخطوط تصدير 220 ك.ف

ترقية الممرات الحالية بجهد 110 كيلوفولت إلى 220 كيلوفولت دون توسيع حرم الطريق

التعليمات

س: متى يكون برج الأنابيب أكثر منطقية من برج شبكي؟

ج: عندما يكون تعويض الأرض مكلفًا، يكون حق المرور ضيقًا، أو تكون الجوانب الجمالية مهمة - المناطق الحضرية والأراضي الزراعية والطرق السريعة ومقاربات المحطات الفرعية. إذا كانت الأرض رخيصة والخط يمر عبر بلد مفتوح، فإن البرج الشبكي عادة ما يكون أكثر اقتصادا. يمكننا تكلفة كلا الخيارين لمسارك.

س: كيف يتم إنشاء برج أنابيب نقل الطاقة 220 كيلو فولت؟

ج: يتم رفع المقاطع بواسطة رافعة ويتم ربطها بواسطة وصلات منزلقة أو وصلات شفة، القسم السفلي أولاً. يتم تجميع الأذرع المتقاطعة مسبقًا على الأرض ورفعها كقطعة واحدة. عادة ما يتم بناء برج الأنابيب ثنائي الدائرة خلال يوم أو يومين برافعة 30-60 طن.

س: هل يمكن لأبراج الأنابيب التعامل مع الزوايا والأوضاع الطرفية؟

ج: نعم - إن صلابتها الالتوائية تجعلها جيدة بشكل خاص في الأوضاع الزاوية والطرفية. تستخدم العديد من المشاريع أبراج الأنابيب للخط بأكمله، بما في ذلك الزوايا؛ بالنسبة للزوايا الثقيلة جدًا، نقوم بتعزيز سمك جدار العمود.

س: ما هو سمك طلاء الزنك؟

ج: الحد الأدنى القياسي 85 ميكرومتر وفقًا لمعيار ISO 1461. بالنسبة للبيئات الساحلية أو الصناعية، نوصي بـ 110-120 ميكرومتر - متاح عند الطلب مع زيادة متواضعة في التكلفة.

س: ما هي المهلة الزمنية وموك؟

ج: موك لأبراج الأنابيب المخصصة: مجموعة واحدة. تسليم 30 مجموعة: حوالي 20 يوم عمل بعد الإيداع. الدفع: 30% T/T إيداع، الرصيد قبل الشحن.
