220KV سقوط سقوط خط النقل برج القطب الصلب

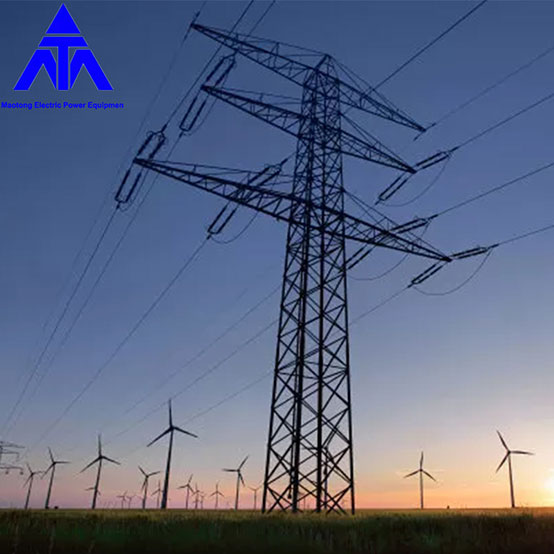

220KV Fall Arrest Transmission Line برج القطب الصلب: برج شبكي يتكون من أنبوب فولاذي للأجزاء الرئيسية وأنبوب فولاذي أو قسم لأجزاء أخرى. إنه هيكل دعم لخطوط النقل العلوية لدعم الموصلات وموصلات البرق. اجعل السلك على الأرض ، والأشياء الأرضية لتلبية متطلبات المسافة ، ويمكن أن تصمد أمام السلك وخط البرق وحملها الخاص والحمل الخارجي.

الملامح الرئيسية لخط نقل السقوط 220KV للبرج الصلب

يتميز هيكل البرج الأنبوبي الفولاذي بمزايا تقنية واقتصادية نسبية وهو مناسب لأبراج النقل التي تحمل أحمالًا كبيرة.

(1) خصائص الحمل

يتحمل أعضاء برج الأنبوب الفولاذي ضغط الرياح الصغير ، وصلابة الانحناء الكبيرة ، والهيكل البسيط ، ونقل القوة الواضح ، ويمكن أن يلعب دورًا كاملاً في أداء تحمل المادة ، من ناحية ، يمكن أن يقلل من وزن البرج ، ويقلل من القوة الأساسية ؛ من ناحية أخرى ، من المفيد تعزيز القدرة على مقاومة الكوارث الطبيعية في ظل الظروف القاسية.

في حالة تلبية متطلبات حساب القوة والاستقرار ، يمكن تقليل حمل الرياح على جسم البرج بشكل كبير باستخدام برج الأنبوب الفولاذي مع معامل ضغط رياح صغير نسبيًا.

(2) خصائص القسم

المقطع العرضي لأعضاء الأنابيب الفولاذية متماثل وخواص الخواص. يتم توزيع المادة بالتساوي حول المحيط ، وتكون صلابة ثني المقطع كبيرة. عندما تكون مساحة المقطع العرضي للأنبوب الفولاذي والزاوية الفولاذية متساوية ، فإن برج الأنبوب الفولاذي لا يظهر ميزته.

بالنسبة للمكونات الهيدروليكية لبرج النقل ، باستخدام مساحة مقطع عرضي أصغر ولها نصف قطر من مادة الأنابيب الفولاذية ، يمكن أن يكون الأداء الميكانيكي لمواد الأنابيب متوازنة تمامًا ، ومتطلبات الصلابة والثبات ، خاصة بالنسبة للحجم الهندسي الهيكلي لشريط برج الحمل الكبير الأكبر والأطول ، قطب فولاذي قطعة قطب ميزة أداء مستقر واضح.

(3) اتصال إنشائي

فيما يتعلق بالاتصال الهيكلي ، فإن المادة الرئيسية لخط نقل التيار الكهربائي بقدرة 220 كيلو فولت ، يتم توصيل برج القطب الصلب بوصلة شفة أو متقاطعة ، ويتم استخدام اتصال لوحة التوصيل أو الاتصال المتقاطع بين المادة المائلة والمواد الرئيسية ، وهي المادة الرئيسية من زاوية الصلب يتم توصيل البرج من الداخل والخارج ، ويتم توصيل القضبان الأخرى بشكل أساسي عن طريق توصيل الصفائح والمسامير.

إن شفة الأنبوب الفولاذي وإدخال هيكل التوصيل للبرج بسيط نسبيًا ، مع زيادة عبء العمل على اللحام ، ولكنه يقلل من مكونات الزاوية الفولاذية مثل أداء التحمل للهيكل للتأثيرات العكسية غير المركزية ، وفي نفس الوقت يعزز الاتصال صلابة العقدة وكثافتها ، يمكن أن تساعد في تعزيز الصلابة الكلية للهيكل والاستقرار والقدرة على مقاومة التحميل الديناميكي لاهتزاز الرياح.
